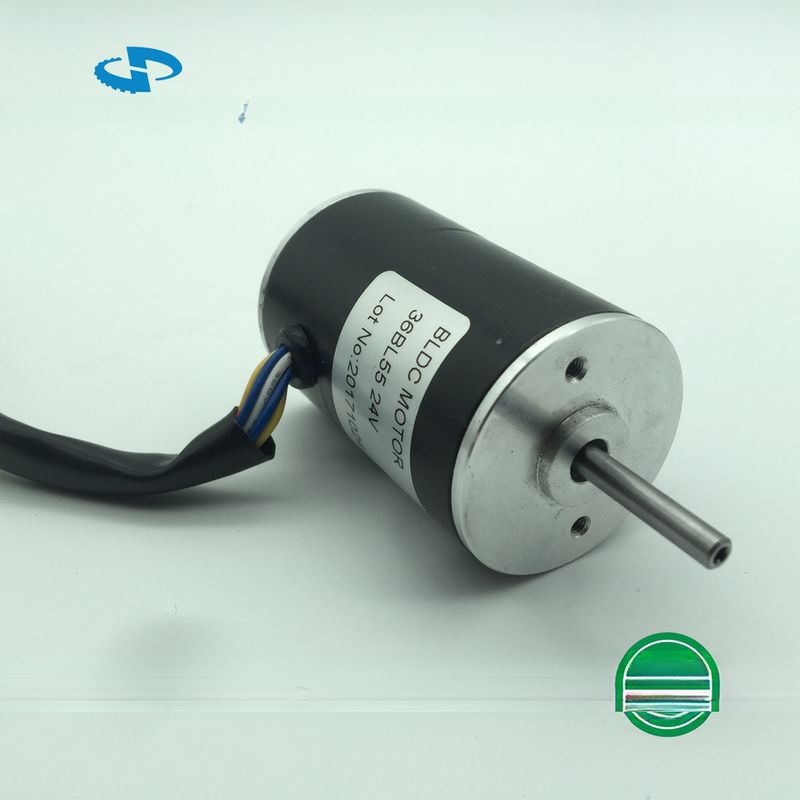

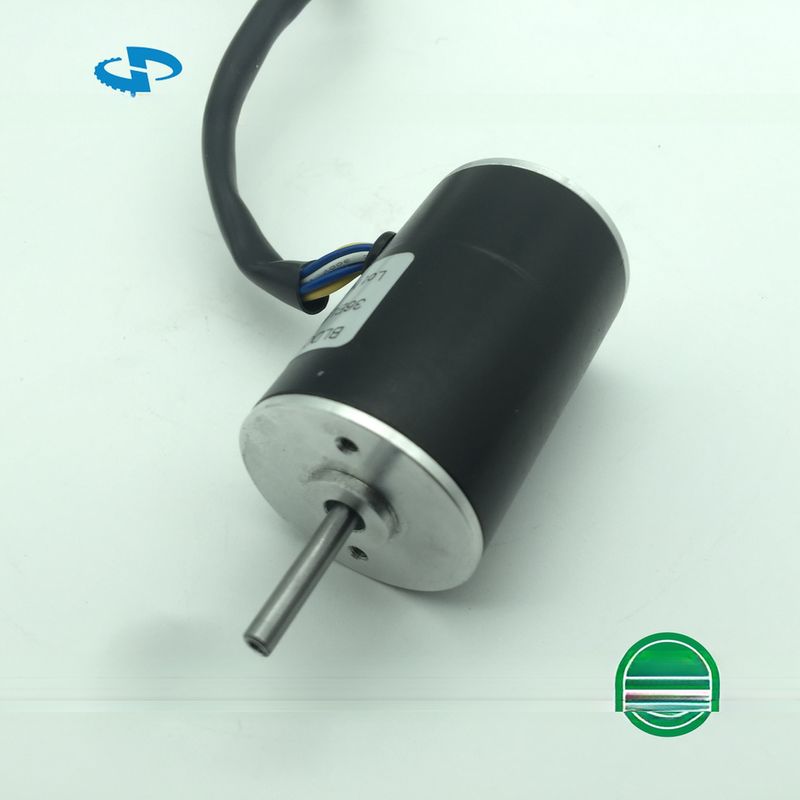

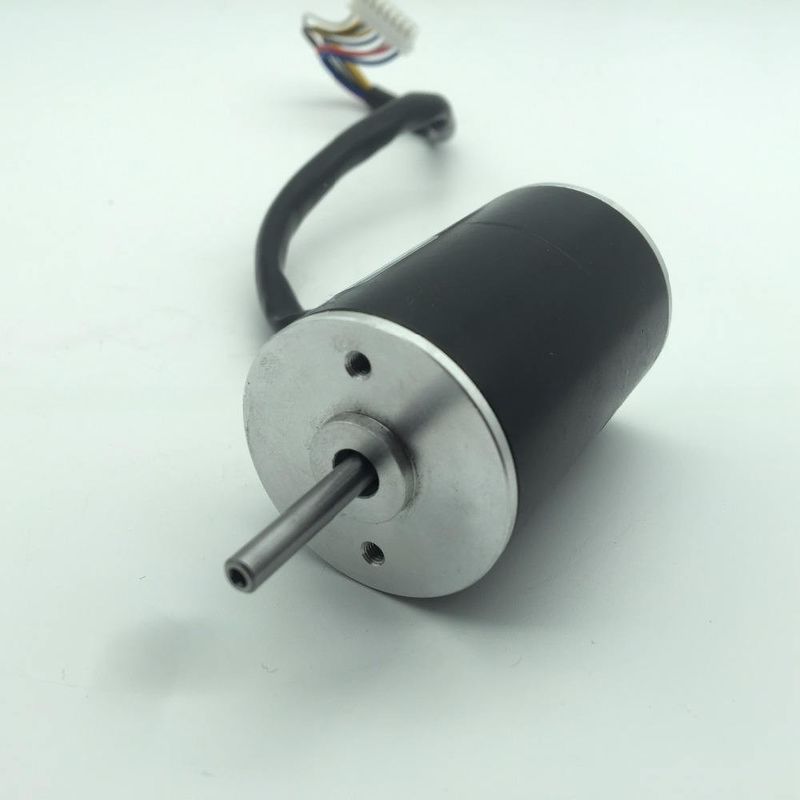

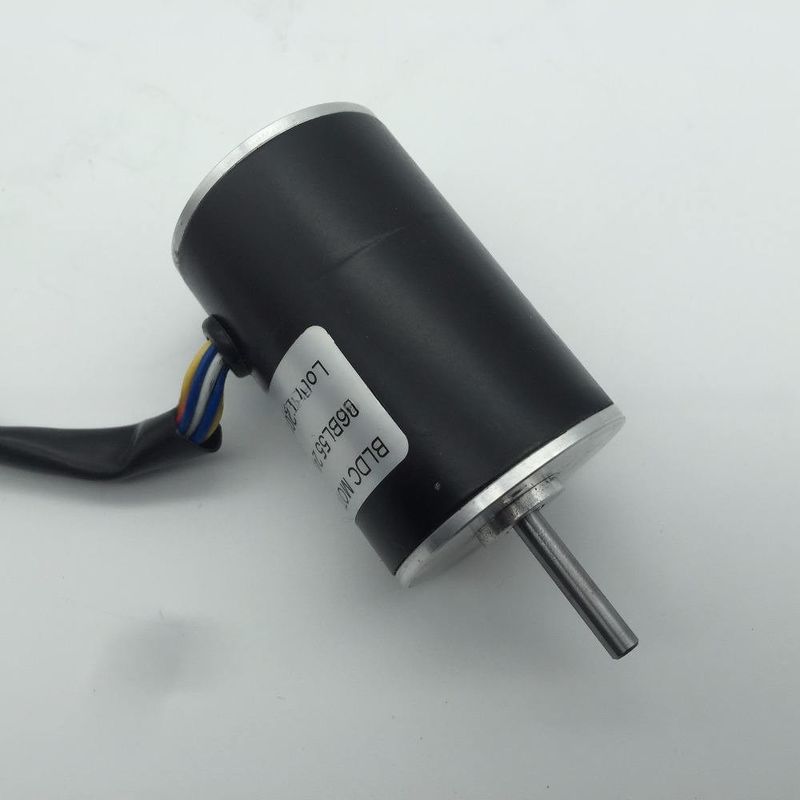

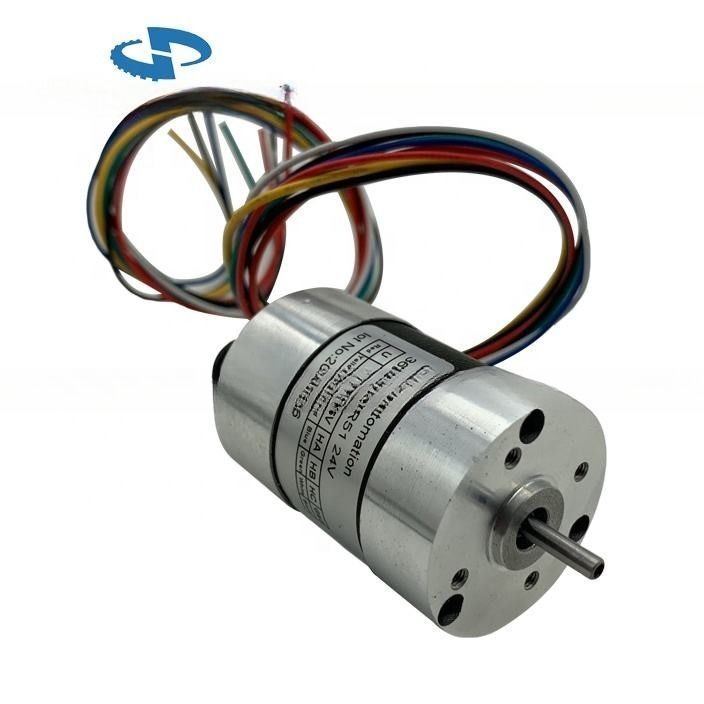

OD36mm 36BL Série 12v 24v Moteur à courant continu à grande vitesse sans balai 5000rpm 6000rpm 8000rpm 10000rpm
-
Mettre en évidence
36BL moteur à courant continu à trois phases sans balai
,36BL moteur à trois phases sans balai
,moteur à courant continu sans balai à trois phases de 6000 tr/min
-
Garantie3 ans
-
PortShanghai
-
Velocité (RPM)Pour les véhicules à moteur à combustion
-
Courant continu (A)personnalisé
-
UtilisationAutomobile, vélo électrique, ventilateur, appareil électroménager, machine
-
Le typeMicro moteur
-
Le couplepersonnalisé
-
ConstructionMagnéte permanent
-
CommutationNe pas utiliser de pinces
-
Protégez la fonctionnalitéÀ l'épreuve des gouttelettes
-
EfficacitéIE 1
-
Lieu d'origineChangzhou Chine
-
Nom de marqueSMART AUTOMATION
-
CertificationCE
-
Numéro de modèleProduit d'origine
-
Quantité de commande min50
-
PrixTo be negotiated
-
Détails d'emballageÀ négocier
-
Délai de livraisonÀ négocier
-
Conditions de paiementD/A, T/T, L/C, D/P
-
Capacité d'approvisionnement10000 pièces par mois
OD36mm 36BL Série 12v 24v Moteur à courant continu à grande vitesse sans balai 5000rpm 6000rpm 8000rpm 10000rpm
36BL Série 3 moteur à courant continu à haute vitesse 12v 24v 6000 tours/min 8000 tours/min
Moteur DC sans balai de la série 36BL
Spécification générale
| Nom de l'article | Spécification |
| Type d'enroulement | Le Delta |
| Angle de l'effet Hall | 120°(angle électrique) |
| Le puits est épuisé. | 0.025 mm |
| Le jeu radial | 0.02 mm@450 g |
| Fin du jeu | 0.08 mm @ 450 g |
| Max. force radiale | 15N@10 mm de la bride |
| Max. force axiale | 10N |
| Classe d'isolation | Classe B |
| Résistance diélectrique | 500VDC pendant une minute |
| Résistance à l'isolation | Pour les appareils de commande électronique, le réglage de la fréquence est effectué à l'aide d'un système de commande électronique. |
Connexion électrique
| Le plomb n°. | Couleur plomb | Indicateur de plomb | Fonction | Définition |
| 1 | Le rouge | Le produit doit être présenté sous forme d'une couche d'acier. | Le CCR | Voltage d'alimentation pour les capteurs HALL |
| 2 | Noir | Le GND | Pour les capteurs de hall | |
| 3 | Jaune | Salle A | ||
| 4 | Verte | Salle B | ||
| 5 | Le bleu | Salle C | ||
| 6 | Jaune | Le produit doit être présenté sous forme d'une couverture. | Phase U | |
| 7 | Verte | FASE V | ||
| 8 | Le bleu | Phase W |
Spécification technique
| Modèle | 36BL01A | 36BL02A | 36BL03A | |
| Nombre de phases | 3 | |||
| Nombre de poteaux | 4 | |||
| Voltage | V | 24v ((option pour 12v jusqu'à 48vdc) | ||
| Pas de vitesse de charge | Rpm | 6200 | 8000 | 9500 |
| Le couple nominal | mNm | 36 | 60 | 75 |
| Vitesse nominale | Rpm | 4800 | 6000 | 8000 |
| Courant nominal | Une | 2 | 3.5 | 4.5 |
| Puissance nominale | W | 18 | 40 | 63 |
| Le poids | g | 185 | 210 | 250 |
| Longueur | mm | 45 | 55 | 65 |
Les modèles ci-dessus ne sont que des modèles typiques
Nous fabriquons la tension, le remontage, le faisceau, le montage,
Et les additifs du moteur pour encodeur, boîte de vitesses, frein...etc.
