60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

60JXE450K.63ZYT Seires Moteur à entraînement planétaire à couple élevé 12vdc 24vdc 36vdc 48vdc Avec réducteur planétaire jusqu'à 30Nm

Produits - Moteur à engrenages planétaires à courant continu
  • Mettre en évidence

    Moteur à engrenages planétaires à courant continu de 12 VDC

    ,

    Moteur à engrenages planétaires à courant continu de 48VDC

    ,

    Moteur à engrenages planétaires à courant continu de 30 Nm

  • Garantie
    3 ans
  • Port
    Shanghai
  • Actuel
    Personnalisé
  • Velocité (RPM)
    5 tours par minute jusqu'à 3000 tours par minute
  • Courant continu (A)
    personnalisé
  • Utilisation
    Bateau, voiture, vélo électrique, ventilateur, électroménager, appareil cosmétique, machine, robot
  • Taper
    Moteur d'engrenage
  • Le couple
    jusqu'à 30 Nm
  • Construction
    Magnéte permanent
  • Commutation
    À l'aide d'un filtre
  • Protégez la fonctionnalité
    À l'épreuve des gouttelettes
  • Efficacité
    IE 1
  • Lieu d'origine
    Changzhou Chine
  • Nom de marque
    SMART AUTOMATION
  • Certification
    CE
  • Numéro de modèle
    60jxe450k.63ZYT
  • Quantité de commande min
    50
  • Prix
    To be negotiated
  • Détails d'emballage
    A négocier
  • Délai de livraison
    A négocier
  • Conditions de paiement
    D/A, T/T, L/C, D/P
  • Capacité d'approvisionnement
    10000 pièces par mois

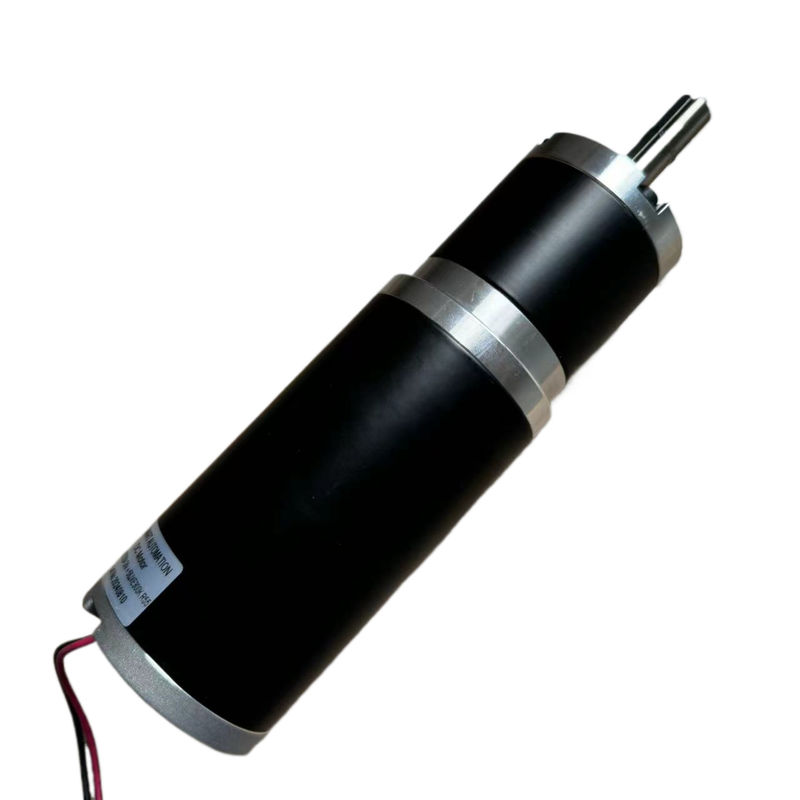

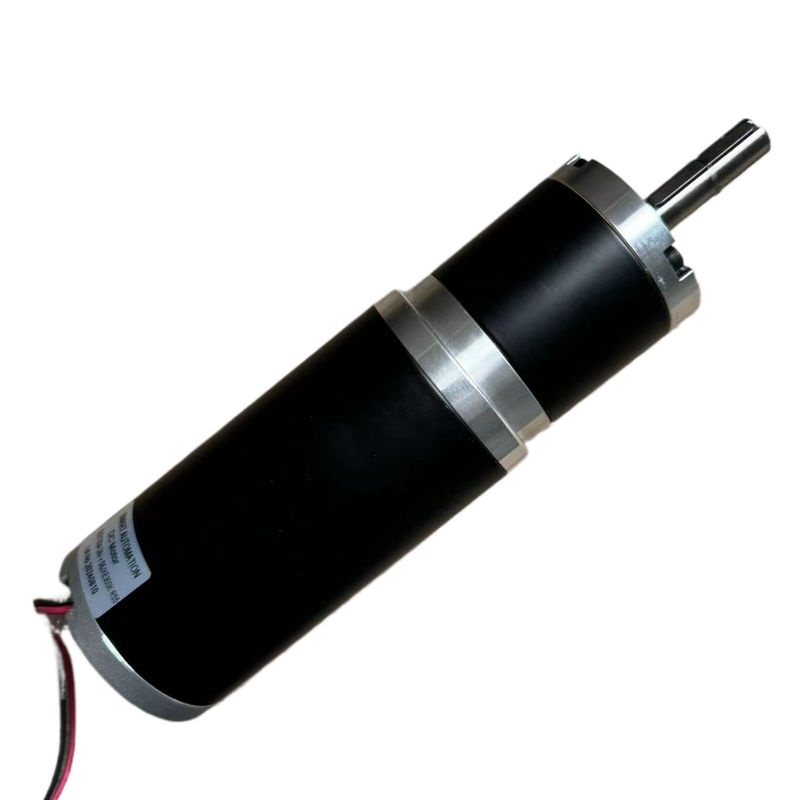

60JXE450K.63ZYT Seires Moteur à entraînement planétaire à couple élevé 12vdc 24vdc 36vdc 48vdc Avec réducteur planétaire jusqu'à 30Nm

  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Obtenir le prix Contactez

Le pinceauLeMoteur à engrenages planétaires à courant continu 60JXE45La série 0K.63ZYT



MoteurGénérauxLes spécifications:

Portant: roulement à billes de haute qualité

Magnéte: magnéte ferrite dur, à 2 pôles

Classement de protection: IP50 (optionnel pour IP54)

Classe d'isolation: classe F / Température de fonctionnement: -40°C à +140°C

认证:CE 和 ROHS Les certifications: CE et ROHS



63ZYTMoteur principalSpécification technique:

Modèle Unité 63ZYT01A 63ZYT01B. Pour 63ZYT02Une 63ZYT03A 63ZYT03B. Pour 63ZYT04Une
Voltage nominal VDC 24v (option pour les 12v à 220vdc)
Pas de vitesse de chargement Rpm 3600 4700 3600 3600 4700 3600
Le couple N.m. 0.15 0.20 0.31 0.40 0.40 0.50
Vitesse nominale Rpm 3200 4000 3100 3000 4000 3000
NomméActuel Une 2.8 5.5 5.8 7.0 10.5 9.0
Puissance de sortie W 50 84 100 125 168 157
Le poids Poids de la pâte 1 1 1.2 1.35 1.35 1.5
Longueur du moteur Je ne sais pas. 95 95 110 125 125 140



60JXE45Je suis d'accord. Spécifications de la boîte de vitesses planétaire:

Une bagueMaérienne Métal
Résistance àJe vous en prie.débit Des roulements à billes
Max. rayonnantLde l'eau (10 mm deFLangue) ≤ 400 N
- Je vous en prie.Sle moisUne- Je vous en prie.L- Je vous en prie. ≤ 120 N
Partie radicalePmise en placeSsemaine (Nl'oreille àFLangue) ≤ 0,08 mm
Partie axialePmise en placeSle mois ≤ 0,4 mm
Réactions négativesNle débit de charge) ≤2.5°
Je suis désolé.Le châssisT PrésFil estFouce ≤ 300 N
RéductionR- Je vous en prie. Nombre maximal Tl'orqueAutorisé Je suis désolé.M- Je vous en prie.Tl'orqueAutorisé Efficacité L (mm) Poids (g)
1/3.6 1/4.25 1/5. Je suis désolé.33 4 N.m 12 Nm 90% 400,3 ± 0.5 520
Jéhovah nous protège, 1/12 18 N.m 50N.m. 81% 530,8 ± 0.5 710
1/83 1/52 1/61 1/72 1/96 1/121 36 N.m 100N.m. 73% 67.2 ± 0.5 900

Les femmes qui ont des relations sexuelles

1/409 1/514 1/645 1/809

 45 Nm 110N.m. 66% 800,6 ± 0.5 1100



60JXE45Je suis d'accord..63ZYT01A Équipement planétaireMoteurLes spécifications:

Taux de réduction Unité 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficacité   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Pas de vitesse de chargement Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Le couple nominal Nm 0.5 0.6 0.7 1.6 1.8 2.2 2.8 3.4 4.7 5.7 6.7 7.9 10.5 13.2 15.2 18.5 21.8 25.7 30.4 40.5 45.0 45.0 45.0
Vitesse nominale Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0





60JXE45Je suis d'accord..63ZYT01B. PourÉquipement planétaireMoteurLes spécifications:

Taux de réduction Unité 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficacité   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Pas de vitesse de chargement Rpm 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Le couple nominal Nm 0.6 0.8 1.0 2.1 2.4 2.9 3.7 4.5 6.3 7.6 8.9 10.5 14.0 17.7 20.3 24.7 29.0 34.3 40.5 45.0 45.0 45.0 45.0
Vitesse nominale Rpm 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45Je suis d'accord..63ZYT02Une Équipement planétaireMoteurLes spécifications:

Taux de réduction Unité 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficacité   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Pas de vitesse de chargement Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Le couple nominal Nm 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Vitesse nominale Rpm 861.1 729.4 581.6 238.5 206.7 172.2 134.8 110.7 72.1 59.6 50.8 43.1 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8 3.8





60JXE45Je suis d'accord..63ZYT03Une Équipement planétaireMoteurLes spécifications:

Taux de réduction Unité 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficacité   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Pas de vitesse de chargement Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Le couple nominal Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Vitesse nominale Rpm 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





60JXE45Je suis d'accord..63ZYT03BÉquipement planétaireMoteurLes spécifications:

Taux de réduction Unité 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficacité   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Pas de vitesse de chargement Rpm 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Le couple nominal Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Vitesse nominale Rpm 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45Je suis d'accord..63ZYT04Une Équipement planétaireMoteurLes spécifications:

Taux de réduction Unité 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficacité   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Pas de vitesse de chargement Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Le couple nominal Nm 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Vitesse nominale Rpm 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





Les engrenages du moteurLe dessin:



60JXE450K.63ZYT Seires Moteur à entraînement planétaire à couple élevé 12vdc 24vdc 36vdc 48vdc Avec réducteur planétaire jusqu'à 30Nm 0
