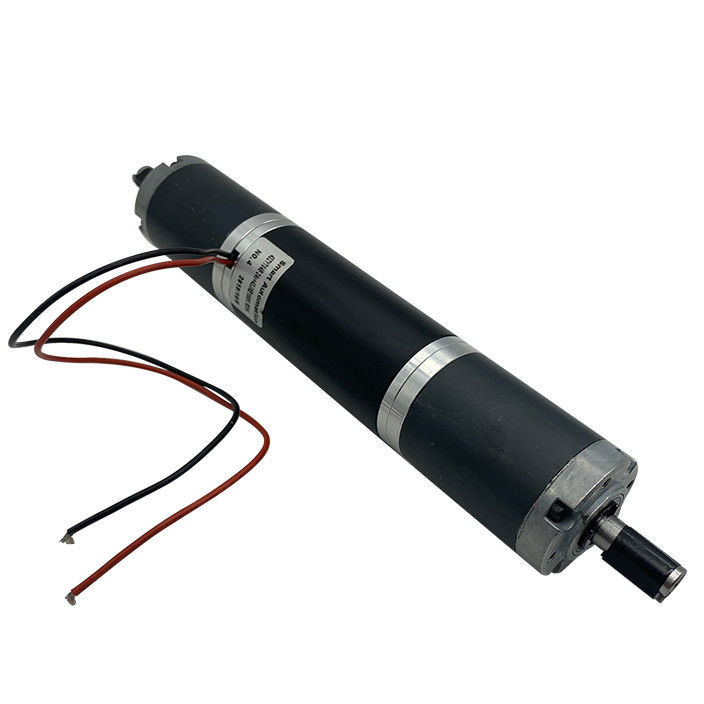

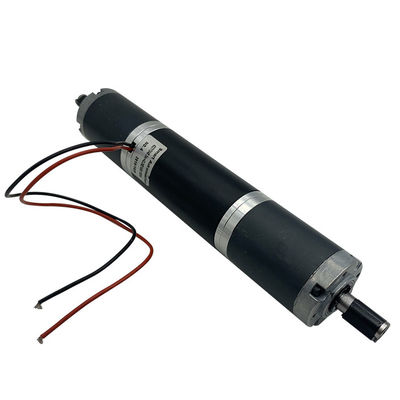

42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXL100K.42ZYT moteur à engrenages planétaires à courant continu 12v 24v, avec engrenages hélicoïdaux version à faible bruit

Produits - Moteur à engrenages planétaires à courant continu
  • Mettre en évidence

    Moteur à engrenages planétaires 12v 24v

    ,

    Moteur d'engrenages sphériques

    ,

    Moteur balayé d'engrenage planétaire de C.C

  • Garantie
    3 ans
  • Port
    Shanghai
  • Actuel
    personnalisé pour une puissance différente
  • Velocité (RPM)
    personnalisé pour une puissance différente
  • Courant continu (A)
    personnalisé
  • Utilisation
    Automobile, vélo électrique, ventilateur, appareil électroménager, machine, robot
  • Taper
    Moteur d'engrenage
  • Le couple
    jusqu'à 15 Nm
  • Construction
    Magnéte permanent
  • Commutation
    À l'aide d'un filtre
  • Protégez la fonctionnalité
    À l'épreuve des gouttelettes
  • Efficacité
    IE 1
  • Lieu d'origine
    Changzhou Chine
  • Nom de marque
    SMART AUTOMATION
  • Certification
    CE
  • Numéro de modèle
    Le nombre d'étoiles de la série 42XL100K.42ZYT
  • Quantité de commande min
    50
  • Prix
    To be negotiated
  • Détails d'emballage
    à négocier
  • Délai de livraison
    à négocier
  • Conditions de paiement
    D/A, T/T, L/C, D/P
  • Capacité d'approvisionnement
    10000 pièces par mois

42JXL100K.42ZYT moteur à engrenages planétaires à courant continu 12v 24v, avec engrenages hélicoïdaux version à faible bruit

  • 42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Obtenir le prix Contactez

Le pinceauLeMoteur à engrenages planétaires à courant continu42JXL100K.42Série ZYT



MoteurGénérauxLes spécifications:

Portant: roulement à billes de haute qualité

Magnéte: magnéte ferrite dur, à 2 pôles

Classe de protection: IP40

Classe d'isolation: classe F / Température de fonctionnement: -40°C à +140°C

Certifications: CE et ROHS



42ZYTMoteur principalSpécification technique:

Modèle Unité 42ZYT01A 42ZYT02Une 42ZYT03Une 42ZYT04A 42ZYT05A
Voltage nominal VDC 24v (en option pour les 12v jusqu'à 60vdc)
Pas de vitesse de chargement Rpm 4200 4200 3800 4200 4200
Le couple nominal MN.m 38 43 57 70 105
Vitesse nominale Rpm 3600 3600 3100 3600 3600
NomméActuel Une 0.86 0.98 1.2 1.6 2.3
Puissance de sortie W 14.5 16.2 18.50 26.5 40
Le poids G 390 460 500 540 700
Longueur du moteur Je ne sais pas. 70 80 85 90 115





42JXL100K Spécifications de la boîte de vitesses planétaire:

Une bagueMaérienne PoudreMétal
Résistance àJe vous en prie.débit tous les roulements
Max. rayonnantLle nombre d'hectares (12mm deFLangue) ≤200 N
- Je vous en prie.Sle moisUne- Je vous en prie.L- Je vous en prie. ≤100 N
Partie radicalePmise en placeSsemaine (Nl'oreille àFLangue) ≤ 006mm
Partie axialePmise en placeSle mois ≤ 03mm
Réactions négativesNle débit de charge) ≤2.5°
Je suis désolé.Le châssisT PrésFil estFouce ≤150 N



RéductionR- Je vous en prie. Maximale nominale Tl'orqueAutorisé Je suis désolé.M- Je vous en prie.Tl'orqueAutorisé Efficacité L (mm) Poids (g)
Pourquoi Dieu a- t- il créé les humains? 1/14 Pourquoi Dieu a- t- il créé les humains? 1/19 Les chrétiens, 1/27 4.0 N.m. 12 Nm 81% 42.1 ± 0.5 314
Le temps est compté. 1/59 Le décès d'un enfant 1/68 1/82 1/95 Les chrétiens, 1/11 8.0 N.m. Nombre de rouleaux 73% 52.5 ± 0.5 433

1/181 1 à 2 1/253

1/305 1/354 Le chiffre de référence

Le chiffre d'affaires 1/596

 10 Nm 30 N.m 66% 620,9 ± 0.5 519



42JXL100K.42ZYT01A Équipement planétaireMoteurLes spécifications:

Taux de réduction Unité 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficacité   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Pas de vitesse de chargement Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Le couple nominal Nm 0.4 0.6 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.0 10.0 10.0
Vitesse nominale Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT02Une Équipement planétaireMoteurLes spécifications:

Taux de réduction Unité 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficacité   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Pas de vitesse de chargement Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Le couple nominal Nm 0.5 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 10.0 10.0 10.0
Vitesse nominale Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT03Une Équipement planétaireMoteurLes spécifications:

Taux de réduction Unité 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficacité   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Pas de vitesse de chargement Rpm 271.4 200.0 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Le couple nominal Nm 0.6 0.9 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 10.0 10.0 10.0 10.0 10.0
Vitesse nominale Rpm 221.4 163.2 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXL100K.42ZYT04Une Équipement planétaireMoteurLes spécifications:

Taux de réduction Unité 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficacité   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Pas de vitesse de chargement Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Le couple nominal Nm 0.8 1.1 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.0 10.0 10.0 10.0 10.0 10.0 10.0
Vitesse nominale Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT05Une Équipement planétaireMoteurLes spécifications:

Taux de réduction Unité 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficacité   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Pas de vitesse de chargement Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Le couple nominal Nm 1.2 1.6 2.3 3.8 4.5 5.2 6.3 7.3 8.8 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
Vitesse nominale Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



Les engrenages du moteurLe dessin:























Image du moteur



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version





Option : frein intégré

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version







Option : Encodeur intégré

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version



Option: boîtes de vitesses doubles

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version
